CAXA电子图板无缝集成了专业二维工程图模块，可以快速地绘制机械设计图，齿轮作为基础零件，经常会出现在图纸中，下面就跟小编了解下详情吧。

绘制齿轮：

方法一，用标准库建立标准齿轮，我们以Z=30,模数m=2，压力角α=20°标准渐开线齿轮，首先打开caxa电子图版，

在常用的工具栏目、高级绘图图框中点击齿形命令

在渐开线齿轮齿形参数中输入：Z=30,模数m=2，压力角α=20°，点击下一步

在渐开线齿轮齿形预先中输入：z=30.点击完成

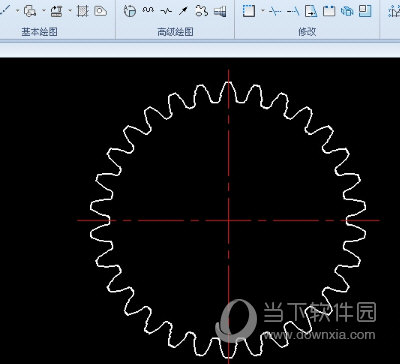

生成标准的渐开线齿轮

方法二，我们自定义建立标准齿轮，我们以Z=30,模数m=2，压力角α=20°标准渐开线齿轮。

在常用的工具栏目、高级绘图图框中点击公式曲线命令

在弹出的公式曲线对话按照图片中的要求输入

在上图的基础上绘制渐开线，绘制的渐开线放大

剪裁多余的渐开线，把剪裁后渐开线以X轴为中心线作镜像，因绘制标准渐开线齿轮齿数Z=30，对中心线上面的渐开线以圆心为矩阵中心作矩阵

删除多余的渐开线,连接上下两渐开线与分度圆的交点,连接圆心与图11中蓝色线的中点并与分度圆相交,中心线下面的渐开线以圆心为中心旋转，修剪多余的线条

延伸两渐开线至齿根圆

以圆心为矩阵中心在图19中对单个渐开线均匀矩阵30个齿即可
